一(yi)、设备简(jian)介

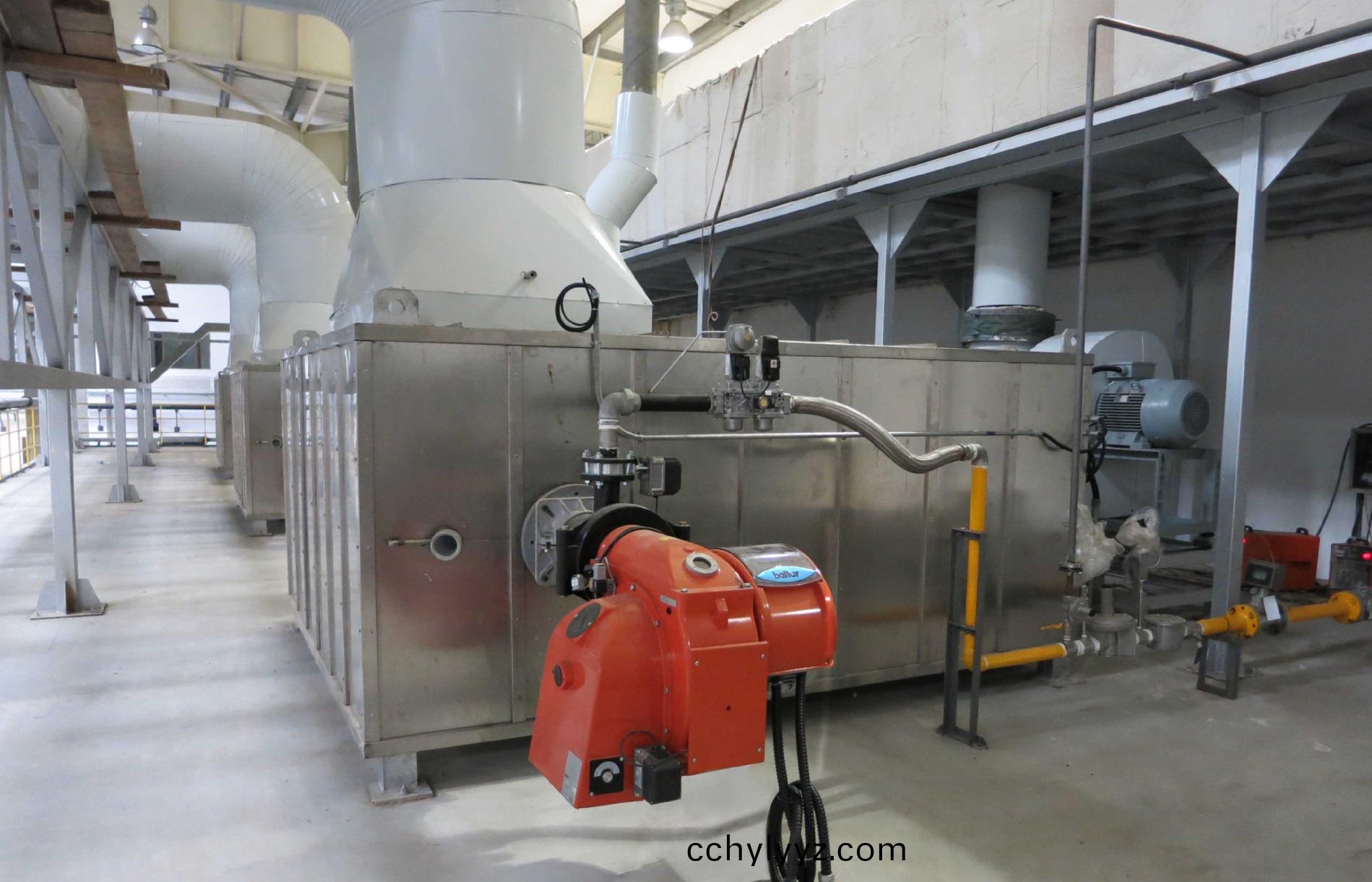

新(xin)型热风炉(lu)由壳(ke)体、炉膛、换热(re)器(qi)芯体(ti)及两者(zhe)之间保温层等(deng)组(zu)成。换(huan)热器芯体(ti)由平行(xing)排(pai)列(lie)的模压换(huan)热(re)片组成，两(liang)块(kuai)相邻(lin)的换(huan)热(re)板片构(gou)成(cheng)一(yi)个(ge)换(huan)热单(dan)元(yuan)，换(huan)热单(dan)元(yuan)中间形(xing) 成使受热气体垂直流(liu)动的(de)受热气体腔 ，根据(ju)设备(bei)需(xu)要壳体(ti)上(shang)设(she)置供(gong)热气(qi)体(ti)腔进、出(chu)口(kou)，以(yi)及(ji)受(shou)热其他(ta)进出口(kou)。其(qi)结构(gou)紧凑(cou)，热效率(lv)高(gao)、传(chuan)热膜系数较(jiao)高(gao)是普通列管(guan)和(he)翅(chi)片管(guan)的(de)2-3倍，工作适用(yong)温(wen)度(du)达(da)800℃。体积(ji)是喷流和辐(fu)射(she)换(huan)热(re)器(qi)的(de)1/3。

二、技术性能及(ji)优(you)越(yue)性

1、与(yu)流体(ti)接触部(bu)分(fen)全(quan)部(bu)采(cai)用(yong)不锈钢材(cai)料，解(jie)决(jue)SO2 露点(dian)腐(fu)蚀问题(ti)，这样可以(yi)回(hui)收(shou)低于(yu)160℃的(de)烟气(qi)热量。

2、板(ban)片(pian)采用全(quan)模压(ya)结(jie)构(gou)，换热芯(xin)体(ti)采(cai)用全(quan)焊工艺，强(qiang)度大(da)，结构(gou)温度(du)不变形(xing)，有(you)效(xiao)解决(jue)泄露问题。且用(yong)钢(gang)量(liang)为列(lie)管和翅片(pian)式(shi)的三分之一(yi)。

3、采(cai)用(yong)新(xin)型(xing)板(ban)式(shi)结(jie)构(gou)，大(da)大提(ti)高(gao)了换热器的(de)传(chuan)热(re)膜系数(shu)，传(chuan)热(re)效率(lv)是普(pu)通(tong)列(lie)管和翅片管的(de)2~3倍，总传热(re)膜系(xi)数可(ke)达40W/㎡.K以上(shang)。

4、具(ju)有设备紧(jin)凑(cou)、占地(di)面积小(xiao)、重(zhong)量轻、安(an)装方(fang)便(bian)，可以(yi)安(an)装在建(jian)筑(zhu)物(wu)上(shang)。

5.设(she)备为全焊接结(jie)构(gou)，避(bi)免密封(feng)垫泄露(lu)问题(ti)。

6、板片采(cai)用弹性(xing)焊(han)接(jie)结(jie)构(gou)和采用(yong)膨(peng)胀节结(jie)构，解(jie)决热(re)膨胀(zhang)对(dui)设备的(de)损(sun)害(hai)，所(suo)以(yi)可用于高(gao)温设(she)备，最高温(wen)度(du)700℃。

7、采(cai)用(yong)组(zu)合(he)保(bao)温材(cai)料(liao)，设(she)备(bei)壁温(wen)＜45℃。

8、换(huan)热(re)器(qi)腔(qiang)体(ti)结构设计(ji)合理(li)，流(liu)体(ti)阻力(li)小(xiao)，板(ban)间(jian)的空气(qi)动(dong)力(li)学设计(ji)，不仅提高换热(re)效(xiao)率(lv)，而且板(ban)片(pian)表(biao)面不(bu)易因(yin)积(ji)灰形(xing)成垢(gou)层(ceng)。
