换热(re)式板式热(re)风(feng)炉

换热式(shi)板式(shi)热(re)风(feng)炉

一、设备简(jian)介(jie)

新型热风(feng)炉由壳体(ti)、炉(lu)膛(tang)、换热器(qi)芯体及(ji)两者之间(jian)保温(wen)层(ceng)等组(zu)成。换(huan)热(re)器(qi)芯体(ti)由(you)平(ping)行排(pai)列(lie)的(de)模(mo)压换(huan)热(re)片组(zu)成(cheng)，两(liang)块(kuai)相邻的换热板片(pian)构成(cheng)一个(ge)换热单元，换热(re)单元(yuan)中(zhong)间形(xing) 成(cheng)使受热气体(ti)垂直(zhi)流(liu)动(dong)的(de)受热气(qi)体腔 ，根(gen)据设(she)备(bei)需要壳(ke)体上(shang)设(she)置供热(re)气(qi)体(ti)腔进(jin)、出(chu)口，以及(ji)受(shou)热(re)其(qi)他进(jin)出口(kou)。其(qi)结(jie)构紧凑，热(re)效(xiao)率(lv)高(gao)、传热膜系(xi)数较(jiao)高是(shi)普通列管和翅片管的(de)2-3倍(bei)，工(gong)作(zuo)适(shi)用(yong)温(wen)度(du)达800℃。体积(ji)是喷(pen)流和(he)辐射换(huan)热器(qi)的1/3。

二(er)、技术(shu)性能及优(you)越(yue)性(xing)

1、与流(liu)体(ti)接(jie)触(chu)部分(fen)全部(bu)采(cai)用不(bu)锈钢(gang)材(cai)料(liao)，解(jie)决SO2 露(lu)点腐(fu)蚀问(wen)题(ti)，这(zhe)样可以回(hui)收(shou)低于(yu)160℃的(de)烟气(qi)热量。

2、板片采用(yong)全模压(ya)结构，换(huan)热(re)芯体(ti)采(cai)用(yong)全焊工艺，强度(du)大(da)，结(jie)构温度(du)不(bu)变形，有(you)效(xiao)解决(jue)泄(xie)露(lu)问(wen)题。且用钢量(liang)为列管(guan)和翅(chi)片(pian)式的(de)三(san)分(fen)之(zhi)一。

3、采(cai)用新型(xing)板(ban)式结(jie)构(gou)，大(da)大(da)提(ti)高(gao)了(le)换(huan)热器的传(chuan)热膜系数(shu)，传热(re)效率是普(pu)通列管和翅(chi)片(pian)管(guan)的(de)2~3倍(bei)，总传热膜系数(shu)可达40W/㎡.K以上。

4、具(ju)有设备(bei)紧凑、占(zhan)地(di)面积(ji)小、重(zhong)量(liang)轻、安装方便(bian)，可(ke)以(yi)安(an)装在(zai)建筑物上。

5.设备(bei)为(wei)全(quan)焊接结(jie)构，避(bi)免密封(feng)垫泄露(lu)问题(ti)。

6、板(ban)片采(cai)用(yong)弹性焊接结构和采用(yong)膨(peng)胀(zhang)节结构，解决(jue)热(re)膨(peng)胀对(dui)设备(bei)的损(sun)害，所以可(ke)用于高温(wen)设(she)备，最(zui)高(gao)温(wen)度700℃。

7、采(cai)用组(zu)合保(bao)温(wen)材(cai)料，设备(bei)壁温(wen)＜45℃。

8、换热器(qi)腔体(ti)结(jie)构(gou)设(she)计(ji)合理，流体阻(zu)力小(xiao)，板间的(de)空(kong)气动(dong)力学(xue)设(she)计(ji)，不(bu)仅提高(gao)换热(re)效率，而(er)且(qie)板(ban)片(pian)表(biao)面不易(yi)因积灰形成垢层。

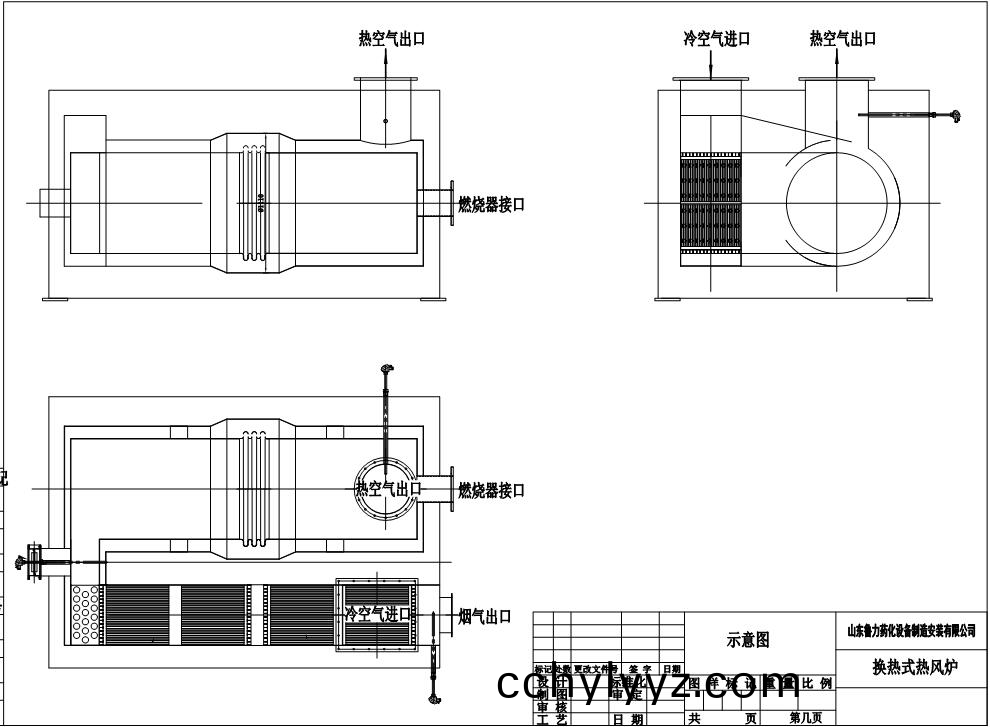

三(san)、工(gong)作(zuo)原(yuan)理图

四、换(huan)热(re)原(yuan)理图
